新能源汽车为了轻量化，车身设计都采用铝合金，而螺柱也需采用铝螺柱，铝螺柱焊接因材料特性（表面易形成高熔点氧化层、热导率高）成为工艺难点。
塔冠交流螺柱焊技术依托 “分阶段精准调控 + 全过程保护”，将焊接过程拆解为 6 个核心环节，既解决铝焊接的先天痛点，又保障效率与质量，以下结合工艺细节与技术亮点，完整呈现交流铝螺柱焊接的全过程。
01前期准备：焊枪姿态与保护气就绪
交流铝螺柱焊接的第一步，是确保 “设备姿态” 与 “保护气区域”达标，这是避免后续焊接缺陷的关键前提：
Part.1
焊枪到位：按螺柱型号匹配姿态
● T5、T6或M6铝螺柱：允许焊枪在 ±90° 蓝色区域内倾斜，适配汽车车身曲面、支架等非平面焊接场景；

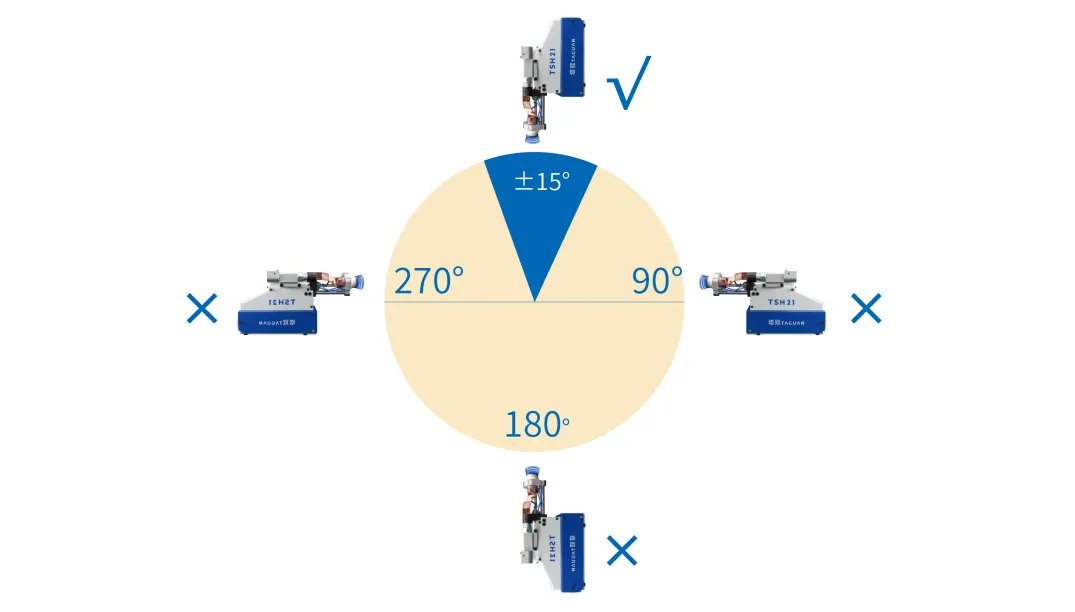

● M8接地钉、M8大法兰螺柱：需保持垂直向下 ±15° 姿态，确保大尺寸螺柱受力均匀，避免熔合偏移。
焊枪头部的白色保护气罩与蓝色密封罩需提前匹配螺柱尺寸，既替代传统支撑杆防止板材随动，又避免保护夹头与板件直接接触造成划伤。
Part.2
焊接保护区充气，隔绝氧化风险
铝表面的氧化层熔点高达2054℃，远超铝本身660℃的熔点，若焊接前不清除空气，氧化层会加剧熔合不良。此时焊枪启动预吹保护气程序，通过保护气罩持续输出99.99%纯氩气，排空焊接区域的氧气；即使是曲面板材，蓝色保护气密封罩也可使焊枪头与板材之间密封，防止氩气泄漏，确保保护区域浓度稳定在99.5%以上。
02
四步精准控温，实现铝螺柱均匀熔合
交流焊接的核心优势在于 “电流可调节性” 与 “电弧稳定性”，塔冠通过 “引弧 - 拉弧 - 下落 - 凝结” 四步，解决铝热导率高、熔池易冷却的问题：
Part.3
引弧清洁：击穿氧化层，扫清熔合障碍
启动焊接后，焊机首先输出清洁引弧电流，这是针对铝氧化层的专属设计：
● 控制电流强度，通过高频交流电弧 “微熔” 铝螺柱尖端与板件表面，既击穿氧化层，又避免过度加热导致铝表面碳化；
● 同时，交流焊接的 “正负极切换” 功能启动，电流极性周期性交替，确保螺柱与铝板接触面均匀受热，初步清除表面油污、杂质，为后续熔合扫清障碍。
Part.4
拉弧熔化：精准控深，避免铝过度烧损
清洁完成后，焊机切换至主焊接电流，进入核心熔化阶段：
● 基于塔冠双逆变电源架构，主电流以高频交流脉冲形式输出，每个焊接脉冲可独立编程，确保熔池深度既保证熔合强度，又避免铝板烧穿；
● 关键技术支撑：交流焊接中，电弧会经历 “燃烧 - 熄灭 - 再燃烧” 的周期变化，塔冠 “电弧保持技术” 通过建立动态物理模型，在电弧熄灭前精准注入电场强度，避免断弧、缺段问题，保障熔池持续稳定加热。
Part.5
下落熔合：精确马达控压，确保熔接紧密
当熔池达到预设深度，进入 “下落熔合” 环节，这一步的核心是 “避免铝熔池受冲击变形”：
● 塔冠线性马达带动铝螺柱以匀速下落，避免传统焊接 “快速下压” 导致的熔池溢出；
● 同时，交流电流的 “正负极切换” 持续作用，确保螺柱与铝板接触面均匀熔化。
Part.6
凝结拔枪：吹保护气，防止冷却氧化
螺柱下压至熔池后，保持预设压力，待熔池初步凝结，此时需启动后吹保护气程序：
● 纯氩气输出 0.5 秒，隔绝空气，避免熔合区域在冷却过程中再次氧化；
● 待熔池完全凝固，焊枪平稳拔离，整个焊接过程的单点耗时按螺柱型号区分，符合工业产线节拍要求。
塔冠交流铝螺柱焊接过程，本质是 “针对铝材料特性的全流程适配”：从预吹保护气隔绝氧化，到引弧清洁清除障碍，再到拉弧、下落的精准控温，每一步都围绕 “避免氧化、均匀熔合” 设计。该工艺既保留螺柱焊 “快速、可靠、无孔连接” 的先天优势，又解决铝焊接的专属痛点，目前已应用于多家新能源车企客户电池包支架、车身铝结构、工业铝框架等场景，成为铝连接的高效解决方案。
